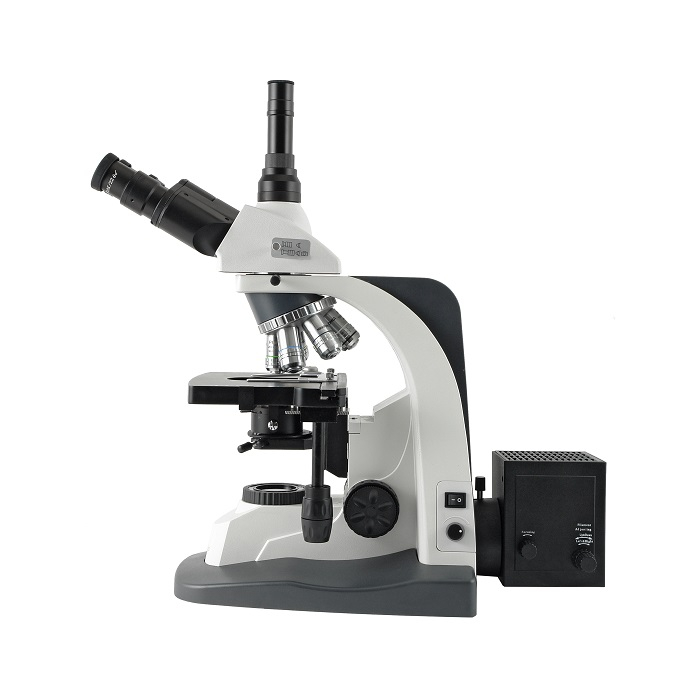

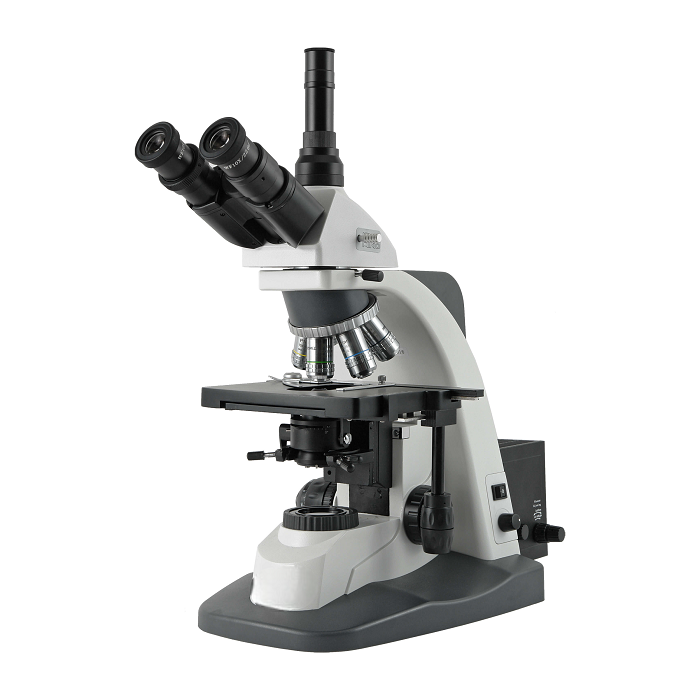

Цифровой микроскоп тринокулярный (план-анахромат)
Тринокулярный микроскоп для исследований в проходящем свете по методу светлого поля. Оптическая схема «бесконечность». Осветительная система Кёлера на галогенной лампе. Увеличение микроскопа в базовой комплектации 40х – 1000х, с дополнительными окулярами 20х – 2000х. В комплекте 6 объективов.
Области применения микроскопа – медицина, фармацевтическая промышленность, морфологические исследования в биологии, исследования в службах охраны окружающей среды. Также он находит применение и в других областях науки для исследований в проходящем свете по методу светлого поля, а также методом темного поля и фазового контраста с дополнительными устройствами. Микроскоп применяется для учебных целей в высших учебных заведениях.
Оптическая система микроскопа спроектирована на бесконечность и включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, коллектор с полевой диафрагмой и конденсор осветительного устройства с апертурной диафрагмой. Высокое оптическое качество оптики микроскопа обеспечивает информативность и комфорт при исследованиях и безупречное качество записываемых изображений и видеофайлов.

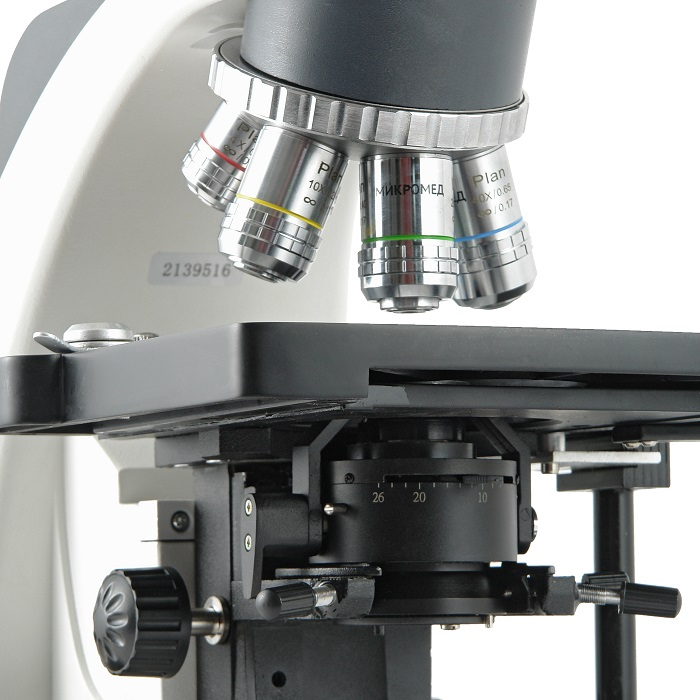

В комплекте микроскопа полная линейка биологических планахроматов – 4x/0.10, 10x/0.30, 20х/0.45, 40x/0.70, 60х/0.85 и 100x/1.25 oil. Объективы установлены на револьверном устройстве, рассчитанном на 6 объективов, имеют парфокальную высоту 45 мм и установочный стандарт DIN. Антигрибковое покрытие оптических поверхностей объективов позволяет без ограничений использовать микроскоп в биологических лабораториях. В комплект микроскопа входят окуляры широкого поля WF 10х/22 с удаленным зрачком. В комплекте эластичные наглазники. Дополнительно могут быть приобретены окуляры WF 5х/18, WF 12.5/15, WF 16х/16, WF 20х/12 и WF 10х/22 в вариантах со шкалой, с сеткой и с перекрестием.
Модульная конструкция и схема «бесконечность» позволяет модернизировать и обновлять микроскоп, используя дополнительные устройства. Конструкция микроскопа позволяет работать методами темного поля и фазового контраста. Для этого используется соответствующие дополнительные устройства.

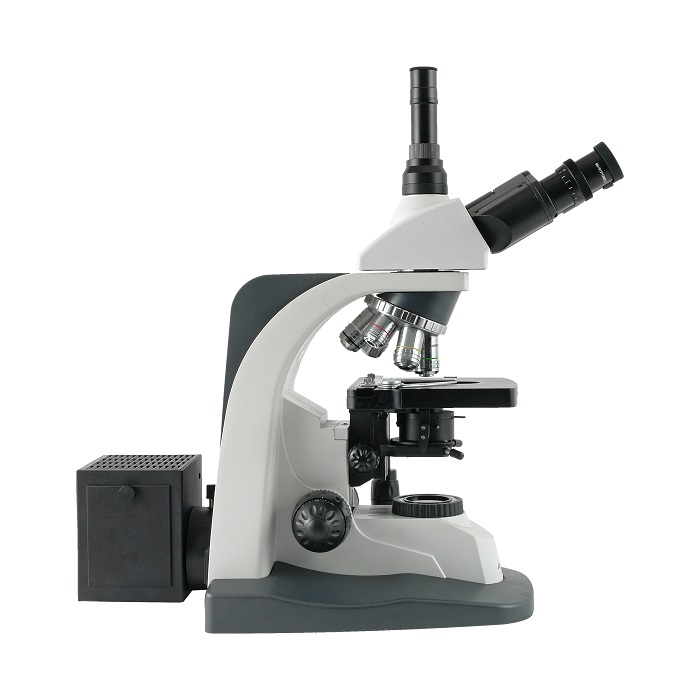

Система освещения Кёлера позволяет в полной мере использовать высокую разрешающую способность объективов, приближая разрешение микроскопа к дифракционному пределу. Осветительная система микроскопа состоит из коллектора с полевой диафрагмой, конденсора Аббе и галогенной лампы. Лампа мощностью 50Вт с центрирующим механизмом и коллектор расположены в вынесенном фонаре. Свет от коллектора направляется в конденсор с помощью системы зеркал – такая конфигурация препятствует нагреву оптических элементов микроскопа и объекта исследования при использовании источника света большой мощности. Конденсор Аббе имеет числовую апертуру N.А.=1.25 и размещен на кронштейне с подвижкой и центрировочным механизмом. Для работы с объективами малого увеличения фронтальный оптический компонент конденсора расположен в откидывающейся оправе. Блок питания осветителя с возможностью регулировки яркости лампы встроен в основание микроскопа.

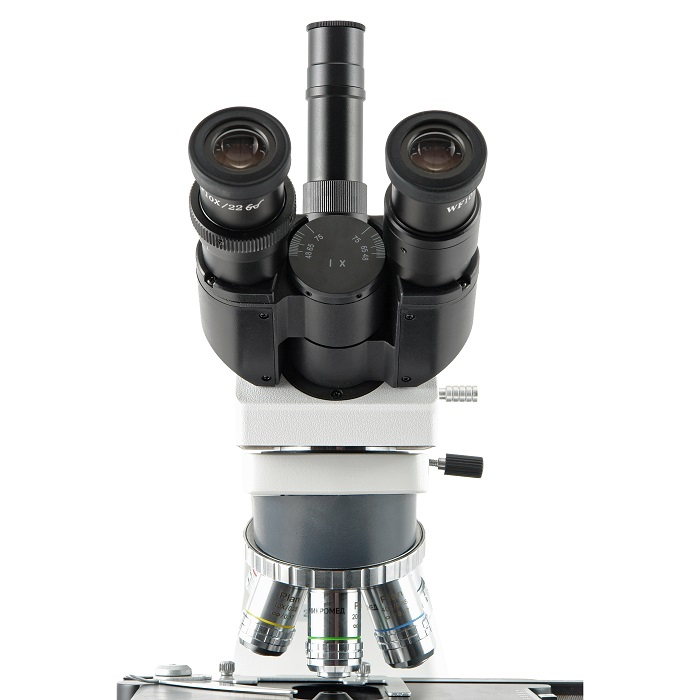

Тринокулярная визуальная насадка микроскопа снабжена тубусами с углом наклона 30⁰, что способствует комфортным исследованиям без чрезмерного напряжения глаз и избыточной нагрузки на шейный отдел исследователя. Возможность поворота насадки вокруг оптической оси на 360⁰ позволяет настроить оптимальное положение для работы. Насадка имеет оптическую схему Зидентопфа, это позволяет регулировать межзрачковое расстояние в пределах от 48 до 75 мм без потери точной фокусировки. Коррекция аметропии производится кольцом на левом тубусе в пределах ±5 дптр.

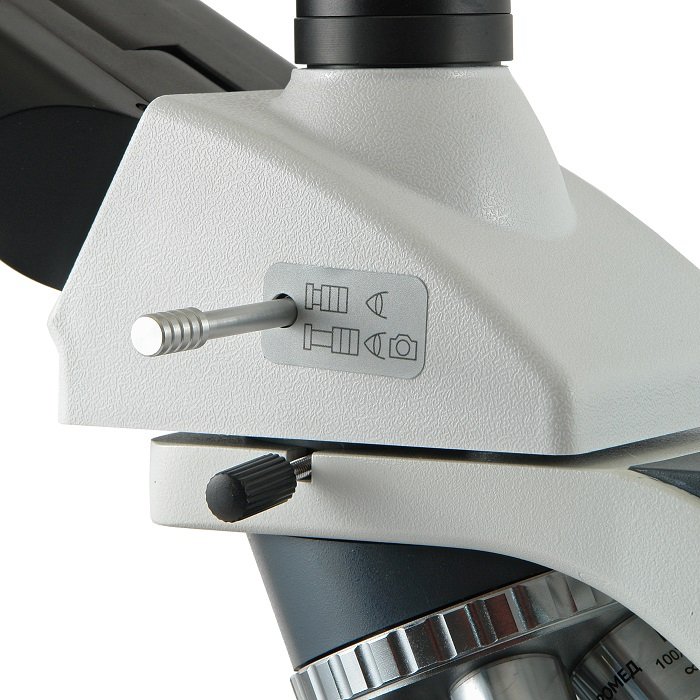

Канал визуализации позволяет эффективно использовать дополнительную окулярную камеру. Для установки камеры предназначен оптический адаптер со стандартным посадочным диаметром 23,2 мм. Это позволяет использовать дополнительно приобретаемые камеры и оптические адаптеры различных типов. В конструкции насадки предусмотрен оптический переключатель светового потока с окулярных тубусов на канал визуализации, благодаря этому обеспечивается максимальная яркость поля зрения, как при наблюдении в окуляры, так и при использовании камеры. Тубус имеет подвижку вдоль оптической оси для настройки точного соответствия фокусировки визуального и цифрового каналов.
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Диапазон хода фокусировки составляет 20 мм. Фокусировочный механизм оснащен коаксиальными рукоятками грубой и тонкой фокусировки с регулятором усилия хода. Цена деления шкалы тонкой фокусировки 2 мкм.
Предметный столик размером 180х160 мм допускает перемещение образца в направлениях X и Y в пределах до 90x60 мм с помощью коаксиальных рукояток. Столик снабжен шкалами с нониусами и комплектуется съемным препаратодержателем с пружинным прижимом.
Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Штатив и основание изготовлены из алюминиевого сплава, на них нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами. Компактная и эргономичная конструкция позволяет микроскопу занимать минимальное рабочее пространство.
